信陽容大礦業一期石灰煅燒回轉窯控制系統

2022-04-25

回轉窯石灰工藝比較復雜，原料、物料運動速度、煅燒溫度、主抽風等各項工藝參數及窯內工況都會影響成品產量和質量。河南華東工況在多年的石灰回轉窯生產線電氣承包中積累了豐富的經驗，為容大礦業設計開發了石灰煅燒回轉窯控制系統。

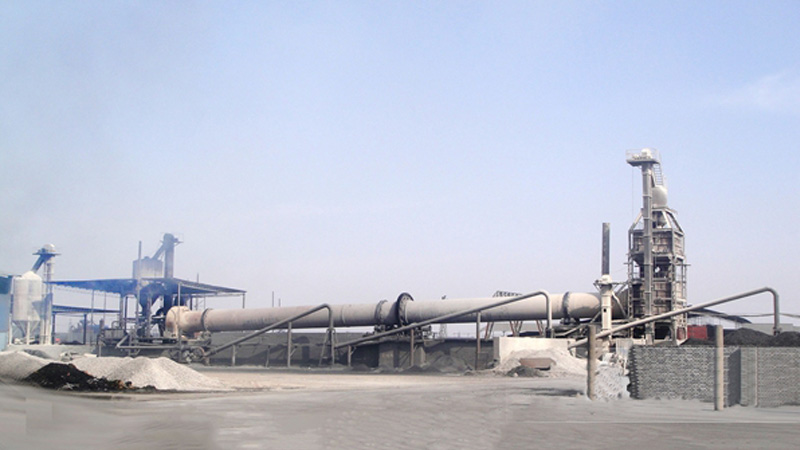

石灰煅燒回轉窯

【石灰煅燒回轉窯】

華東工控結合客戶現場實際情況提出了由多個測量值、多個調節器、補償器等組成多回路控制系統。整個石灰煅燒回轉窯控制系統由硬件和軟件兩部分構成。

石灰煅燒回轉窯控制系統硬件結構

硬件配備S7監控計算機，含有CPU模塊、電源模塊、開關量輸入輸出模塊、模擬量輸入輸出模塊，控制網通訊模塊、設備通訊模塊等。通過控制網通訊模塊進行通訊，控制室上位機設有以太網通訊接口。中央控制機直接通過控制網與各分站PLC進行信息交換。其控制分站有上料系統、下料系統、窯控制系統、燃燒系統、成品系統、循環水系統等6個站組成；回轉窯中央控制站實現對回轉窯燃燒帶溫度、進料溫度和冷卻窯溫度的檢測。各控制站通過獨立的控制功能實現對本系統內所有控制裝置的控制參數的給定、狀態參數的顯示，并將相關數據通過網絡傳輸給回轉窯煅燒控制上位機。

石灰煅燒回轉窯控制系統軟件結構

軟件部分包含PLC和監控畫面開發環境。本次設計使用的S7集成了多種控制功能，能夠實現多個控制器之間資源分配和任務劃分。而監控部分由回轉窯煅燒工藝流程圖、自動控制參數總覽、PID參數控制面板、設備運行狀態圖、故障報警畫面等組成。通過這些操作界面，能準確、及時地實現回轉窯煅燒系統過程地遠程監控和操作，實時監視回轉窯煅燒工藝中地溫度、壓力、流量等關鍵部位參數變化趨勢，對設備異常及時顯示，對現場進行準確判斷和干預。

通過實踐證明，華東工控 為容大設計地石灰煅燒回轉窯控制系統，使得石灰石得以在預定的溫度曲線下完成分解過程，生產出的成品灰品質和效率均有提升。公司專注生產40.5KV及以下智能高低壓配電設備，各種大型傳動、多傳動、伺服傳動、PLC控制等自動化控制系統，具備電氣整包實力。
